1、工作區（終端）子系統
由信息插座的軟線和終端設備連接而成，包括裝配、連接、擴展軟線，并將它們搭建在輸入、輸出插座與設備終端之間，其中信息插座分為墻、地、桌、軟基型多種形式。

2、分線管理（接入）子系統
布線連接前端到接入
連接各樓層水平布線子系統和垂直干纜線，負責連接控制其他子系統，由交連、互連和I/O設備組成，可以定位通信線路，便于實現對通訊線路的管理。

3、干線子系統
綜合網絡布線系統的中心系統，主要負責連接樓層配線架系統與主配線架系統。

4、水平布線子系統
寫字樓辦公樓網絡綜合布線系統主要負責將管理子系統配線架的電纜從干線子系統延伸至信息插座位置，一般來說這些系統都處在同一樓層。

5、設備間子系統
網絡綜合布線系統組成部分包括電纜、連接器和相關支撐硬件，負責公共系統間的各種設備連接。設備間子系統中的導線類似于電話配線系統站內配線，它將相對應的電氣保護設備連接到了需要設備保護的建筑物設施地點。

6、建筑群子系統
寫字樓辦公樓網絡綜合布線系統是把其中一個建筑的電纜線通過技術延伸至本建筑群中其他的建筑中的通訊設備中，以此為樓群之間的信號連接提供可能。它還為通訊設備提供工作需要的硬件零件設施，其中包括防護浪涌電壓的電氣防護設備、銅制電纜以及光纜，同樣可以類比于電話配線系統中電纜保護箱和保護電纜的作用。

一、總體需求
1、滿足主干1000Mbps，水平100Mbps交換到桌面的網絡傳輸需求。
2、主干線纜有冗余備份，滿足將來的擴展需求。
3、布線系統將兼容不同廠家不同品牌的網絡辦公設備。
二、功能需求
1、電話通信傳輸。
2、計算機數據通信傳輸。
3、實現視頻傳輸。
4、符合其他綜合布線標準的信號，數據傳輸。

三、性能需求
1、語音點和數據點使用相同的超5類4對雙絞電纜，實現語音、數據相互備份。
2、垂直主干數據通信全部使用光纖，語音通信則用大多數電纜。
3、對于其他系統數據傳輸，可采用超5類雙絞線或者專用線纜。
4、能支持水平100Mbps、主干1000Mbps的網絡應用，同時兼顧未來的擴展需求。

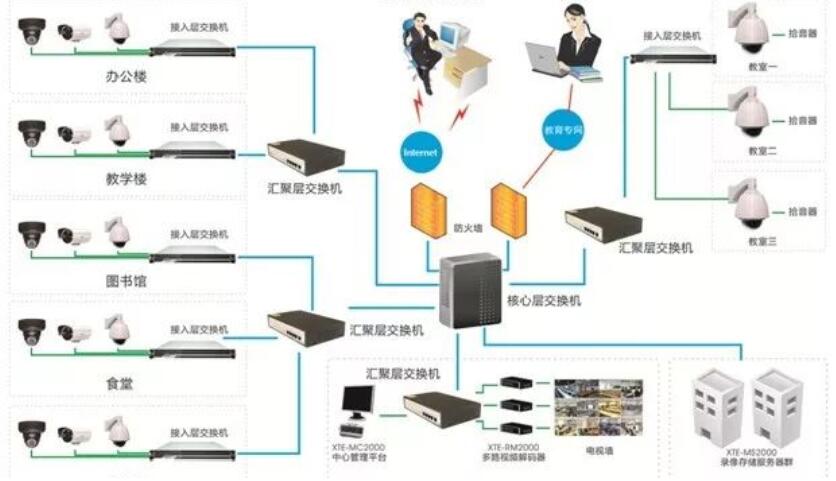

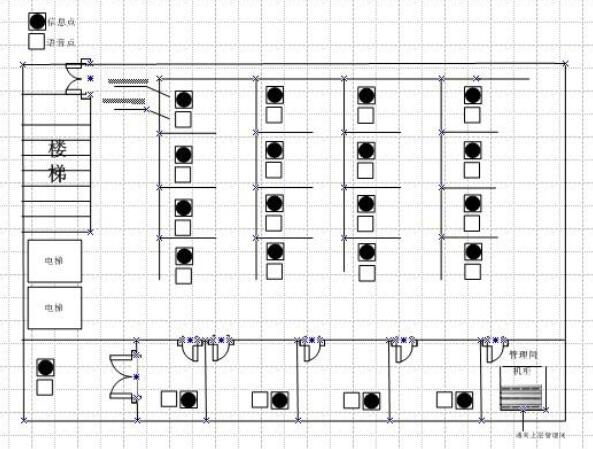

四、工作區子系統
辦公樓的工作區子系統有終端設備到信息插座的連線和信息插座構成，由于設計的是布線系統，各個信息插座都相同，信息插座采用白色86型具有防塵蓋的雙口面板和超5類模塊，信息插座距離地面的距離為300MM。
五、水平子系統
水平子系統由工作區信息模塊到樓層配線架之間的線纜構成，數據及語音點的水平數據線纜采用Vcom室內超5類非屏蔽雙絞線。水平線纜從樓層配線架經機柜出口通過水平線槽及垂直線槽連接到室內的信息模塊線纜長度留有適當?shù)娜哂唷?br />
1、垂直主干管線
垂直主干管線采用鍍鋅架沿設備間外墻向上和向下敷設，用200*100*1.5橋架。

2、水平主干管線
水平主干管線采用立柱吊裝鍍鋅橋架方式，根據線纜的多少分別采用50*50的鍍鋅橋架，再每個房間外用DN20mm波紋管將線纜引入房間。

3、房間內墻面PVC線槽
電纜引入房間后用40*25mmPVC線槽將電纜鋪設之房間兩邊，再沿墻面向下敷設至墻面信息插座，由于房間內已鋪設強電線路，PVC線槽交叉通過強電線路時用防蠟管穿過。

4、對槽、管大小的選擇采用以下簡易方式：
槽（管）截面積=（n*線纜截面積）/{70%*（40%~50%）}，其中，n表示所要安裝的多少條線，是已知的，槽管截面積表示要選擇的槽管截面積，線纜截面積表示選用的 線纜面積，70%表示布線標準規定允許的時間，40%~50%表示浪費的空間。

5、水平線纜平均距離（米）=（最遠點距離+最近點距離）/2*1.1+6（11+3）/2*1.1+6=13.7（米）所有線纜纜的數量（箱）=（信息點數*水平線平均距離）/305+1（648*13.7）/305+1=40箱

六、垂直子系統
垂直干線子系統的任務是通過建筑物內部的傳輸電纜，把各個服務接線間的信號傳送到設備間，知道傳送到最終接口，再通往外部網絡。

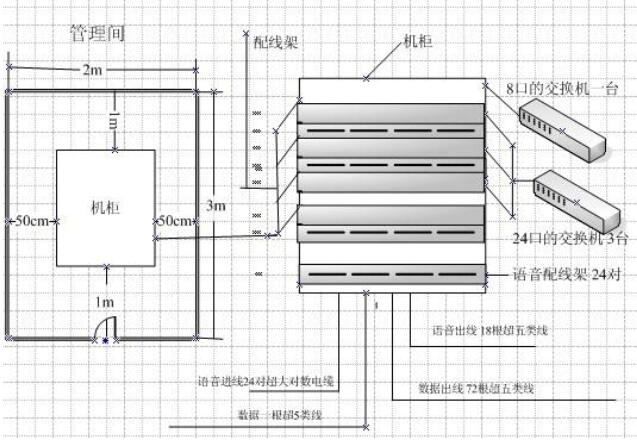

七、管理間子系統
管理子系統由配線架、跳線等組成。通過星型拓?fù)浣Y(jié)構，在各個管理層次上完成各種連接和組網，為各種各樣的應用提供通用和特殊的網絡。用戶方便的管理自己的系統，只要在管理子系統內部稍作調整即可實現功能的調整及I/0位置的調整。通過對各層配線間的合理布局，可預留空間支持用戶由于業務發展對系統擴容的需求。
關于各類寫字樓、辦公樓等場所綜合網絡布線系統方案就整理到這。有問題或建議及業務需求的可以與湖南道川物聯網客服聯系。
